TUTOR Arduino

Pembelajaran ini akan memverifikasi Arduino bekerja sebagaimana dimaksud dan tujuan tutor ini supaya anda siap menjadi orang kreatif dan inovatif demi Indonesia yang cerdas pada tahun yang akan datang

Pesiapan alat yang anda butuhkan :

Untuk pelajaran ini Anda akan membutuhkan beberapa barang! Pastikan Anda memiliki barang-barang ini atau Anda akan tidak dapat menyelesaikan pelajaran ini


Gambar
Deskripsi

pengendali mikro single-board yang bersifat open-source, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Hardwarenya memiliki prosesor Atmel AVR dan softwarenya memiliki bahasa pemrograman sendiri.




USB kabel. Sebuah standar-B kabel yang diperlukan

9V DC power plug dengan konektor barrel 2.1mm, ujung positif

Opstional

4 Rubber bumpers

Optional

Mempersiapkan Arduino :

Ambil Arduino Anda keluar dari tas pelindung. Lihatlah dan pastikan itu terlihat seperti gambar dibawah ini. Jangan sampai ada komponen yang hilang/kurang, jika ada hilang/kurang maka hubungi kembali toko yang anda kunjungi.



Power up! (USB)

Sekarang kita siap untuk memulai, untuk pasang Arduino Anda pada kompute . Cara yang paling umum untuk melakukan ini adalah untuk plug salah satu ujung kabel USB ke Arduino dan ujung lainnya ke komputer. Komputer kemudian Power-Arduino.
Langkah-jumper pengaturan hanya untuk Diecimila dan arduinos LEBIH! Pastikan Jumper Daya diatur dengan benar. Tepat di sebelah jack USB, ada jumper dengan 3 pin. Jika jumper pada dua pin terdekat USB jack, yang berarti Anda berencana untuk daya Arduino melalui kabel USB. Jika itu pada dua pin lebih dekat Jack DC maka itu berarti Anda berencana untuk daya Arduino menggunakan baterai 9V atau adaptor dinding.


pengaturan arduino-uno di hubungkan pada komputer pengaturnya seperti yang ditunjukkan pada prosuder yang saya tulis tadi.
Pastikan kabel adalah kabel A-B. Salah satu ujung harus tipis, persegi panjang. Ujung harus persegi.

  Pasang plug  tipis ke komputer Anda


Pastikan bahwa kabel USB terpasang secara langsung ke port komputer. Kadang-kadang monitor atau keyboard memiliki port USB . Sebagian besar waktu ini baik-baik saja, tapi saya sangat menyarankan Anda pasang langsung ke komputer seperti yang saya sarankan agar menghilangkan masalah yang mungkin akan terjadi.
Kemudian, setelah Anda diverifikasi, anda dapat daya Arduino dan upload sketsa mengalami masalah, maka Anda dapat mencoba plugging ke port lain.

Plug ujung persegi pasang pada Arduino Anda


Setelah terpasang lampu hijau kecil di sisi kanan Arduino akan menyala dan beberapa lampu oranye berkedip, di sisi kiri, seperti yang ditunjukkan, seperti yang ditunjukkan di sini.


Jika Anda memasukkan ke mesin Mac atau Linux, Anda mungkin tidak mendapatkan sebanyak berkedip dari lampu oranyenya, Jika tidak ada lampu berkedip atau terjadi, periksa: Apakah kabel USB dicolokkan ke komputer dan ke Arduino?. Apakah komputer on?,Apakah jumper diatur dengan benar?, Coba port USB, kabel USB, dan komputer dipasang dengan benar

Jika Anda masih tidak bisa mendapatkannya bekerja, Arduino Anda mungkin rusak

Selanjutnya untuk menginstal driver! ikutu prosuder dibawah ini !

Download & Install Drivers

Driver adruino tergantung pada Arduino dan yang OS komputer yang kamu miliki ada instruksi yang berbeda, dari tulisan yang saya buat  hanya menjelaskan instalasi driver di Windows dan Adruino yang di pakai adalah Arduino-UNO
UNO Penginstalan Driver (Windows)

prosedur untuk Arduino-UNO
Bila Anda pasang arduino anda pada komputer, Anda akan mendengar suara dari komputer dan gelembung popup kecil di sudut kanan bawah layar yang mengatakan Found New Hardware Arduino UNO

 Setelah beberapa detik, wizard hardware baru akan dimulai. Pilih "NO. no this time" dan klik Next>

 Pada layar berikutnya, pilih "Install from at lis or specifict location [advance]"

Pada layar berikutnya pastikan  lokasi yang dipilih ke browse of folder - IDE Arduino - dan pilih  folder driver - Pilih folder dan klik OK

  Hal ini untuk penyalinan beberapa file ke dalam folder drive dan kemudian akan datang  jendela "found new hardwae wizad". Klik Finish



Tunggu samapai  jendela lain muncul, kali ini akan menjadi peringatan. Klik "Continue Anyway"

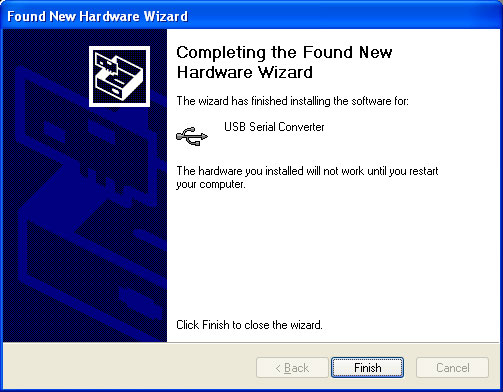

Dan tunggu sampai  selesai dan klik "finish"!


Ketika komputer dilakukan reboot, pastikan Arduino terpasang (dan lampu hijau menyala). Pergi ke Device Manager (Start Menu, pilih Settings- Control Panel Double klik pada Sistem dan. Pilih tab Hardware. Kemudian klik tombol Device Manager)


Cari entri di bawah Ports (COM & LPT) yang mengatakan USB Serial Port (COM) nomor COM dapat bervariasi seperti COM3 atau COM4. COM singkatan dari "comunikasi", dan masing-masing memiliki nomor yang unik, yang dikenal sebagai nomor COM Port. Dalam hal ini nomor COM Port yang dipilih adalah COM3.

Jika Anda tidak melihat port COM memverifikasi Arduino, pastikan Arduino-UNO terpassang dengan benar agar arduino-uno dapat berkomunikasi dengan komputer anda

Catatan

FTDI Penginstalan Driver (Windows)
Jika Anda menggunakan pra-UNO Arduino atau Arduino-UNO yang lama, Anda harus menginstal driver FTDI. pada komputer anda prosudernya hampir sama dengan prosuder yang saya buat.
